Đối với đường cáp ngầm phải đặt nối đất như thế nào?

22/09/2022

Đối với đường cáp ngầm phải đặt nối đất như thế nào? Nếu bạn đang thắc mắc câu hỏi này thì hãy theo dõi bài viết sau đây của cơ điện Trần Phú. Thông qua bài viết, chúng tôi sẽ đưa ra một số thông tin về việc lắp đặt đường cáp ngầm.

Đường cáp ngầm là gì?

Đường cáp ngầm là một trong hai cơ chế trong việc truyền tải nguồn điện. Đường cáp ngầm được sử dụng để thay thế nhiều đường dây trên không đặt tại những khu vực thường xuyên phải chịu thời tiết khắc nghiệt hoặc các hiện tượng địa chất có thể làm hỏng hệ thống điện.

Phương pháp đi đường cáp ngầm sở hữu nhiều ưu điểm như giảm nguy cơ hỏa hoạn, giảm phạm vi phát xạ trường điện từ và giảm nguy cơ thiệt hại trước các tác động của con người. Bên cạnh các ưu điểm trên thì đi cáp ngầm còn tồn tại một số nhược điểm. Đó là chi phí để thi công hệ thống đường cáp ngầm rất cao và rất mất thời gian, công sức để sửa đường dây điện bị hỏng.

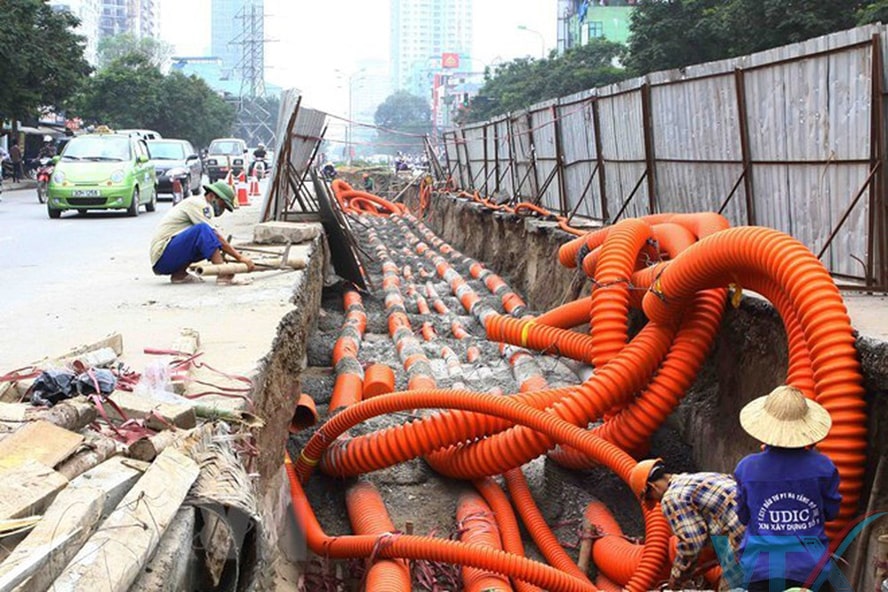

Đường dây cáp ngầm

Ảnh hưởng của đất đến đường cáp ngầm

Thông thường, mức độ thành công của hệ thống đường cáp ngầm không nằm ở cấu trúc hay thiết kế của cáp điện mà nằm ở chất nền nơi chúng được lắp đặt. Đất là một trong những biến số ảnh hưởng nhiều nhất đến hiệu suất tổng thể của đường cáp ngầm.

Trong đó, độ dẫn nhiệt của đất có ảnh hưởng trực tiếp đến cường độ truyền nhiệt xảy ra giữa dây cáp điện và môi trường xung quanh. Từ đó ảnh hưởng đến hiệu quả và tuổi thọ của dây cáp điện. Nếu cáp được lắp đặt trong chất nền có đặc tính nhiệt thấp thì sẽ khiến cho cáp và hệ thống truyền điện nhanh chóng bị hỏng và có khả năng không thể phục hồi.

Đối với đường cáp ngầm phải đặt nối đất như thế nào?

Cách nối đất với đường cáp ngầm được quy định trong TCVN 7997:2009, cụ thể như sau:

Đối với việc đào, lấp

Việc đào và lấp đất khi lắp đặt đường cáp ngầm phải thực hiện như sau:

  • Với đáy rãnh, khi đào cần được đầm kỹ toàn bộ để làm phẳng bề mặt.

  • Khi lấp phải dùng đất và cát đầm thật kỹ không để có chỗ hổng, không được lẫn sỏi đá,... làm hư hỏng đường ống.

  • Sử dụng vật liệu không ăn mòn để lấp quanh đường ống.

  • Nếu đặt cáp ở khu vực đất yếu cần tính đến các biện pháp xử lý đất thích hợp.

Đối với việc lắp đặt đường ống

Tùy thuộc vào các chỉ tiêu kinh tế, kỹ thuật để chọn lựa đường ống thích hợp. Nhưng yêu cầu kỹ thuật của ống cần tuân theo TCVN 7417-1 (IEC 61386-1) và TCVN 7417-23 (IEC 61386-23). Khi lắp đặt đường ống cần làm theo các nguyên tắc sau:

Đường ống cần được lắp đặt chắc chắn

Đường ống cần được lắp đặt chắc chắn để có thể chịu được áp lực của các phương tiện giao thông hoặc các vật nặng khác. Để làm được điều này thì đường kính danh nghĩa của đường ống không được vượt quá 200mm và chôn ở độ sâu ít nhất là 0.3m so với mặt đất.

Cáp ngầm hiện nay được lắp trong nội đô



Xử lý chống ăn mòn đường ống

Bạn cần xử lý chống ăn mòn bằng cách quấn băng chịu ăn mòn hoặc phủ lớp chịu ăn mòn đối với ống kim loại và các chi tiết ống. Ngoài ra, người dùng cần lắp đặt đường ống sao cho không bị uốn, lượn,...

>> Tham khảo: Điện trở đất và tiêu chuẩn điện trở nối đất trạm biến áp

Các yêu cầu khác

Bên cạnh hai yêu cầu trên, việc lắp đặt đường ống cần tuân thủ thêm 1 số quy tắc sau:

  • Với các mối nối giữa các ống phải được thực hiện chắc chắn bằng cách sử dụng các phụ kiện chuyên dụng để tránh nước thâm nhập vào đường ống.

  • Khi lắp đặt cần đảm bảo rằng bên trong ống, mối nối hoặc đầu ống không có chỗ lồi ra có thể làm hư hỏng lớp phủ cáp.

  • Khe hở giữa đường ống và hộp cáp ngầm phải được chèn kín bằng vật liệu chèn, vữa,... có độ bền cao, có khả chống nước.

  • Các đường ống để hở dẫn vào tòa nhà hoặc hộp cát ngầm phải được xử lý chống nước.

  • Nếu có nhiều đường ống được lắp đặt song song gần nhau thì đất và cát lấp giữa các đường ống, đặc biệt là 2 bên và đáy ống cần phải được đầm kỹ toàn bộ, không được có chỗ hổng.

  • Cáp của một mạch điện cần phải được bố trí trong một đường ống.

  • Khi cáp điện đi gần hoặc giao chéo với đường cáp dòng điện yếu hoặc cáp sợi quang đi ngầm trong lòng đất thì cáp điện cần được lắp đặt sao cho không tiếp xúc trực tiếp với 2 loại dây cáp dòng điện yếu và cáo sợi quang. Đồng thời, khi cáp điện được đặt trong ống dễ cháy, phải bố trí màn chắn chống cháy có độ bền cao giữa ống này với cáp dòng điện yếu và cáp sợi quang.

Đối với hộp cáp ngầm

Đối với hộp cáp ngầm cần được thực hiện theo các yêu cầu sau:

  • Hộp cáp ngầm cần được thực hiện trên tuyến đường ống tại những nơi như cần kéo cáp hoặc rút cáp, cần rẽ nhánh, nối cáp, chiều dài đường ống chạy thẳng không lớn hơn 150m, nơi cần ngăn ngừa cáp trôi xuống do đường ống có độ dốc lớn,...

  • Kích thước hộp cáp ngầm cần dễ dàng thực hiện các việc kéo cáp, đấu nối, uốn cáp,..

  • Hộp cáp ngầm cần chắc chắn và chịu được áp lực của phương tiện giao thông và các vật nặng khác.

Thông qua bài viết trên, cơ điện Trần Phú đã giúp bạn trả lời câu hỏi đối với đường cáp ngầm phải đặt nối đất như thế nào?. Hy vọng với những thông trên sẽ giúp bạn đặt nối đất đường cáp ngầm một cách chính xác và cho hiệu quả cao nhất. Ngoài ra, nếu bạn còn thắc mắc về chủ đề này hay có nhu cầu mua dây cáp điện để thi công đường cáp ngầm thì hãy liên hệ với chúng tôi qua hotline 0898.414.141 để được tư vấn nhé.
