Hệ thống điện âm tường là lựa chọn phổ biến trong các công trình hiện đại nhờ tính thẩm mỹ, gọn gàng và an toàn. Tuy nhiên, nếu không được thiết kế hợp lý ngay từ đầu, việc sửa chữa về sau sẽ rất tốn kém và phức tạp. Bài viết sau sẽ giúp bạn từng bước lập sơ đồ điện âm tường chuẩn kỹ thuật, chọn đúng loại dây dẫn, và tránh những lỗi thi công thường gặp.
Bước 1 - Xác định nhu cầu sử dụng điện của từng phòng
Phân bố ổ cắm, công tắc, đèn theo công năng
Trước khi thiết kế sơ đồ điện, bạn cần liệt kê đầy đủ nhu cầu sử dụng thiết bị điện trong từng khu vực:
-
Phòng khách: tivi, đèn trang trí, ổ sạc, wifi, quạt trần
-
Phòng bếp: bếp từ, máy hút mùi, lò vi sóng, ổ cắm nhiều công suất
-
Phòng ngủ: đèn ngủ, ổ cắm đầu giường, điều hòa
-
Phòng tắm: bình nóng lạnh, quạt thông gió
Lưu ý: Ổ cắm nên bố trí ở độ cao 30–40cm, công tắc khoảng 1.2m từ mặt sàn. Mỗi nhóm thiết bị lớn (như máy lạnh, bếp từ) nên đi dây riêng, có aptomat bảo vệ riêng biệt.
Bước 2 – Lựa chọn dây điện và ống luồn phù hợp
Chọn tiết diện dây, sử dụng ống luồn PVC hoặc ống thép
Đây là phần “xương sống” của cả hệ thống điện âm tường. Nếu chọn sai loại dây hoặc ống luồn, bạn sẽ gặp rủi ro về chập cháy, khó thay thế hoặc suy hao điện năng.

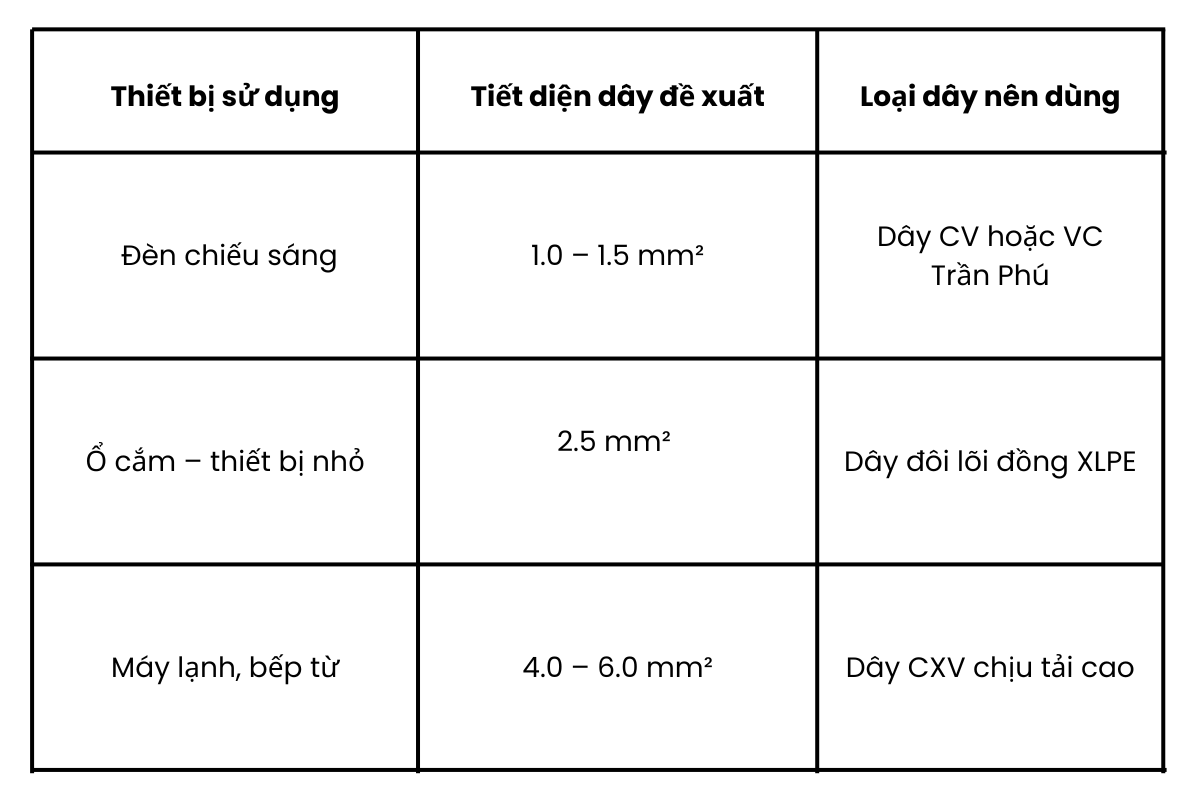

Gợi ý chọn dây dẫn điện âm tường:
Chọn ống luồn:
-
Ống nhựa PVC cứng hoặc ống mềm có luồn dây sẵn (tiện lợi, chống cháy)
-
Ống thép luồn dây điện cho khu vực âm trần, chịu va đập mạnh
-
Đường kính ống ≥ 1.5 lần tổng tiết diện dây đi trong đó
Bước 3 – Bố trí đường đi dây hợp lý để tránh rủi ro
Đường dây đi thẳng, không đè lên kết cấu nhà
Việc đi dây hợp lý giúp thi công dễ, bảo trì nhanh, tránh khoan nhầm sau này. Cần tuân thủ các nguyên tắc:
-
Đi dây ngang hoặc dọc theo tường, không đi chéo
-
Không để dây đè lên dầm, cột, tránh ảnh hưởng kết cấu
-
Với trần bê tông, nên đi ống luồn nổi trước khi đổ trần
-
Tách riêng đường dây chiếu sáng – ổ cắm – thiết bị công suất lớn
Gợi ý: Gắn thêm mã màu hoặc thẻ đánh dấu dây để dễ nhận biết loại mạch sau này.
Bước 4 – Đánh dấu vị trí và lập sơ đồ chi tiết
Giúp dễ dàng kiểm tra, bảo trì sau này
Một sơ đồ điện âm tường chi tiết sẽ giúp:
-
Dễ dò dây khi có sự cố, không phải đục phá toàn bộ
-
Tiện cho việc nâng cấp – mở rộng – thay thế hệ thống
-
Giúp thợ thi công các hạng mục sau (sơn, lắp đặt nội thất) tránh khoan nhầm
Sơ đồ nên thể hiện rõ:
-
Vị trí công tắc, ổ cắm, hộp nối
-
Hướng đi dây trong tường, trần, sàn
-
Mã hóa màu dây: dây nóng (pha), dây nguội (trung tính), dây tiếp địa
Bước 5 – Kiểm tra kỹ trước khi hoàn thiện
Đo điện trở cách điện, thử tải trước khi trát tường
Trước khi trát vữa hoặc lắp tấm thạch cao, cần kiểm tra toàn bộ hệ thống:
-
Dùng đồng hồ Megger để đo điện trở cách điện ≥ 0.5 MΩ
-
Thử tải bằng thiết bị thực tế để kiểm tra áp rơi, đo độ nóng dây
-
Kiểm tra độ thông suốt và không chạm chập giữa các lõi
Chỉ khi tất cả thông số đạt yêu cầu kỹ thuật mới được hoàn thiện lớp ngoài.
Thiết kế điện âm tường đúng từ đầu – An toàn về sau
Một hệ thống điện âm tường tốt là hệ thống mà bạn không cần chạm đến trong 20 năm – vì nó đã được thiết kế chuẩn ngay từ đầu. Hãy dành thời gian đầu tư cho sơ đồ điện, chọn đúng loại dây dẫn, và làm việc với đội ngũ thợ có tay nghề. Đồng thời, sử dụng dây điện chất lượng cao từ các thương hiệu uy tín như Dây cáp điện Trần Phú - TRAFUCO để đảm bảo an toàn cho cả ngôi nhà bạn.
