Trong hệ thống điện dân dụng, dây điện đôi là một trong những loại dây phổ biến, được sử dụng rộng rãi nhờ tính linh hoạt và phù hợp với nhiều điều kiện lắp đặt. Trong bài viết này, Trần Phú – TRAFUCO sẽ cùng bạn tìm hiểu cụ thể về các loại dây điện đôi, đặc điểm kỹ thuật và ứng dụng của từng loại trong thực tế.
Dây điện đôi là gì?
Dây điện đôi là loại dây gồm hai lõi đồng dẫn điện, dùng để truyền tải điện trong gia đình hoặc công trình dân dụng. Tùy vào kiểu dáng và cấu tạo, dây đôi có thể thiết kế thẳng song song hoặc xoắn vào nhau, với lớp cách điện và vỏ bọc khác nhau tùy theo từng loại.
1. Dây xúp
• Cấu tạo: Hai lõi đồng mềm chạy thẳng song song, mỗi lõi được bọc cách điện PVC. Hai lõi có cùng màu và không có lớp vỏ bọc chung.
• Điện áp định mức: 0,6/1kV
• Tiêu chuẩn: AS/NZS 5000.1
• Ứng dụng: Thích hợp sử dụng cho các thiết bị điện nhỏ, hệ thống chiếu sáng hoặc đi dây nổi trong nhà. Ưu điểm là dễ phân nhánh, thi công nhanh.

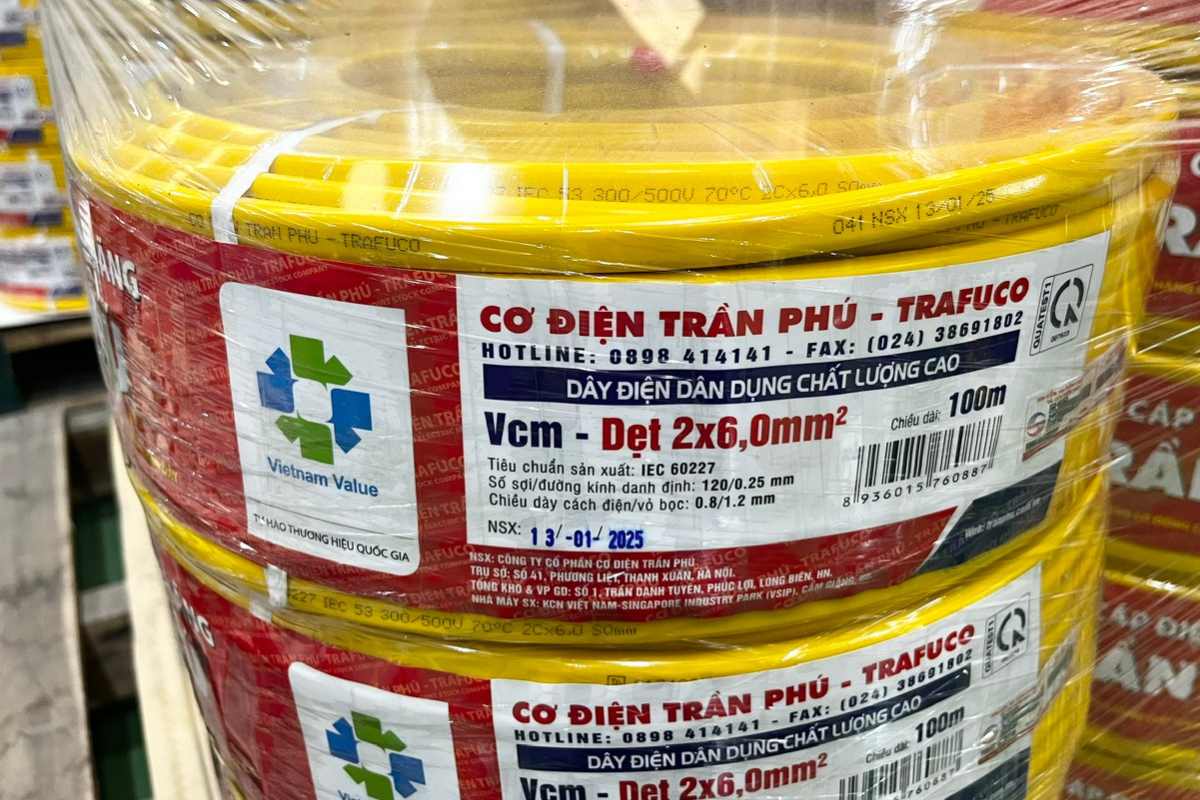

2. Dây dẹt
• Cấu tạo: Hai lõi đồng mềm chạy thẳng song song, mỗi lõi có lớp cách điện PVC một màu riêng, sau đó được bọc chung bởi một lớp vỏ ngoài PVC màu khác.
• Điện áp định mức: 300/500V
• Tiêu chuẩn: TCVN 6610-5 / IEC 60227-5
• Ứng dụng: Phù hợp với đi dây trong máng nhựa, trần thạch cao hoặc hệ thống điện nổi, nhờ lớp vỏ bọc ngoài giúp tăng độ bền và chống va đập.
3. Dây tròn
• Cấu tạo: Hai lõi đồng mềm xoắn vào nhau, mỗi lõi được cách điện PVC với màu riêng, và sau đó được bọc thêm một lớp vỏ ngoài PVC màu khác.
• Điện áp định mức: 300/500V
• Tiêu chuẩn: TCVN 6610-5 / IEC 60227-5
• Ứng dụng: Thường dùng cho đi dây âm tường, luồn trong ống gen hoặc ống ruột gà, nhờ vào thiết kế tròn chắc chắn, bảo vệ lõi tốt hơn.
4. Dây multiplex 2 lõi
• Cấu tạo: Hai lõi đồng mềm xoắn vào nhau, không có lớp vỏ bọc chung, mỗi lõi được bọc cách điện PVC với màu sắc khác nhau, không có lớp vỏ ngoài.
• Điện áp định mức: 0,6/1kV
• Tiêu chuẩn: TCVN 6612 / IEC 60228; TCVN 5935-1 / IEC 60502-1
• Ứng dụng: Dùng trong hệ thống truyền tải và phân phối điện hạ áp, thích hợp cho việc kéo dài ngoài trời, trụ điện hoặc cấp điện cho công trình xây dựng.
Ứng dụng dây điện đôi – Phụ thuộc vào điện áp và cấu trúc thi công
Mỗi loại dây điện đôi đều có ưu điểm riêng, nhưng điều quan trọng là chọn đúng loại phù hợp với nhu cầu sử dụng:
-
Dây xúp (0,6/1kV): dùng cho nơi cần thi công đơn giản, tiết kiệm chi phí, không yêu cầu lớp vỏ bảo vệ chung.
-
Dây dẹt (300/500V): tiện lợi khi đi dây nổi nhờ lớp vỏ ngoài chắc chắn, dễ phân biệt dây nóng - dây nguội.
-
Dây tròn (300/500V): phù hợp luồn trong ống, đi dây âm tường nhờ thiết kế tròn đều, dễ kéo dây.
-
Dây multiplex (duplex) (0,6/1kV): thường dùng cho hệ thống điện ngoài trời hoặc kéo đường dây hạ áp từ trụ điện, nhờ khả năng chịu tải cao.
Lưu ý:
-
Điện áp sử dụng quyết định khả năng chịu tải và độ an toàn của dây.
-
Cấu trúc dây (có vỏ bọc chung hay không, xoắn hay chạy thẳng) ảnh hưởng trực tiếp đến cách thi công – luồn ống, đi nổi, đi âm hay kéo trần.
Dây điện Trần Phú – Chọn đúng loại, thi công an tâm
Dù là dây xúp đơn giản, dây dẹt dễ phân biệt, dây tròn chắc chắn hay dây duplex chịu tải cao - Trần Phú luôn có giải pháp phù hợp để thi công dễ dàng, an toàn và bền bỉ cho từng công trình.
