Làm thế nào để lựa chọn tiết diện dây dẫn phù hợp theo công suất dòng điện?

09/10/2019

Việc lựa chọn dây dẫn điện với công suất phù hợp cho ngôi nhà không chỉ đảm bảo truyền tải tốt nhất điện năng mà còn giúp tiết kiệm chi phí đầu tư cho công trình. Bài viết này sẽ giúp bạn đọc hiểu được một số thông tin cần thiết để lựa chọn được dây dẫn điện đúng với mật độ dòng diện cho phép từng lọai dây dẫn.



Có nhiều cách chọn khác nhau nhưng thường thì sẽ có 3 phương pháp chính:
– Chọn tiết diện dây dẫn theo tính toán (theo công thức tính toán)

– Chọn tiết diện dây dẫn theo tiêu chuẩn quy định

– Chọn tiết diện dây dẫn điện theo kinh nghiệm sử dụng





1. Chọn dây, cáp điện theo tính toán

   Để chọn được dây dẫn bạn cần phải biết dòng điện tải sử dụng, cùng với mật độ dòng diện cho phép từng lọai dây dẫn.

 Có thể áp dụng công thức sau để tính toán một cách gần đúng: S=I/J

 Trong đó:

S: là tiết diện dây dẫn, tính bằng mm2

 I: dòng điện chạy qua mặt cắt vuông, tính bằng Ampere (A)

J: mật độ dòng điện cho phép (A/mm2)

- Mật độ dòng điện cho phép của dây đồng J~ 6A/mm2

- Mật độ dòng điện cho phép của dây nhôm J~ 4,5 A/mm2

Ví dụ: Một thiết bị điện 3 pha có công suất là là 10 kW ta có:

- Cường độ dòng điện tổng là:  I = P / U = 10000 / 380 = 26,3 A.

- Tiết diện dây dẫn là S = 26,3 / 6 = 4,4 mm2.

Vậy ta cần chọn dây dẫn có tiết diện là 5mm2.

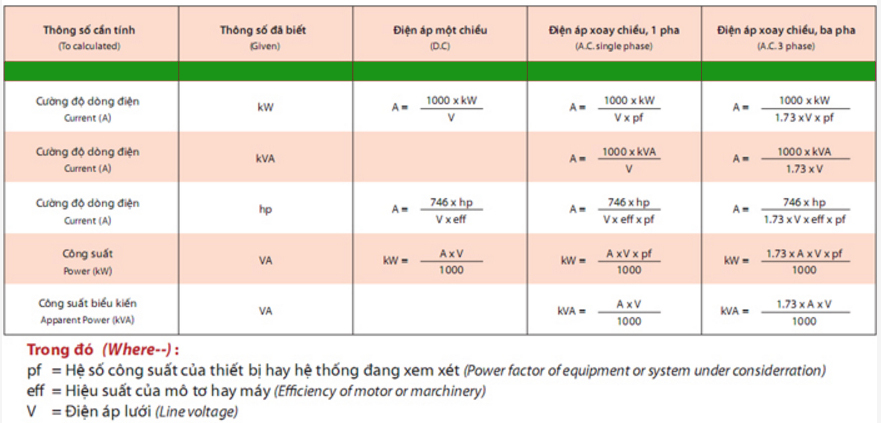

Giá trị cường độ dòng điện được tính theo công thức bảng dưới đây:





2. Chọn dây, cáp điện, theo kinh nghiệm

Để lựa chọn dây, cáp điện sao cho chính xác và phù hợp nhất với ngôi nhà của mình, bạn phải có những kiến thức và kinh nghiệm nhất định về những bước sau đây:

– Xác định nguồn điện sẽ dùng: Để biết được nguồn điện mình nên dùng trong tương lai sắp tới, người dùng buộc phải dựa trên thiết bị điện trong nhà mà họ sẽ dùng là thiết bị 1 pha hay 3 pha, đồng thời cũng phải dựa vào nguồn cung cấp của điện lực tại nơi mình ở có những loại nguồn điện nào. Hiện nay, phần lớn nguồn điện dùng cho hộ gia đình ở Việt Nam là nguồn 1 pha 2 dây.
– Tính tổng công suất thiết bị tiêu thụ điện: Các thiết bị tiêu thụ điện trong nhà ở là những thiết bị tiêu tốn năng lượng điện như: đèn, quạt, nồi cơm điện, tủ lạnh, máy giặt, lò vi sóng, điều hòa nhiệt độ, máy bơm nước…

Trên các thiết bị tiêu thụ điện, đều có ghi trị số công suất, có đơn vị là W (Woat) hoặc kW (Kilô-Woat) hoặc HP (Horse Power- Sức ngựa). Một cách gần đúng, có thể xem tất cả các trị số công suất ghi trên các thiết bị là công suất tiêu thụ điện. Vì vậy, tổng công suất thiết bị tiêu thụ điện là tổng của tất cả trị số công suất của các thiết bị tiêu thụ điện trong nhà.

 Khi gặp các đơn vị công suất khác nhau thì quy đổi sang cùng một đơn vị như sau:

1kW = 1.000W
1HP = 750W


– Lựa chọn dây dẫn cho từng phần của nhà ở: Tùy theo công suất chịu tải của từng nhánh trong sơ đồ điện, người dùng có thể chọn nhiều loại dây, cỡ dây khác nhau cho từng phần nhà ở của mình.

- Lựa chọn dây dẫn cho từng phần của nhà ở, bao gồm ba bước nhỏ:
+ Lựa chọn đọan dây ngoài trời
+ Lựa chọn đọan cáp điện kế
+ Lựa chọn dây cho từng nhánh và dây đến từng thiết bị tiêu thụ điện.



3. Chọn dây, cáp điện theo các tiêu chuẩn

Chọn tiết diện dây dẫn theo các tiêu chuẩn được dùng phổ biến nhất hiện nay. Việc chọn theo bảng chọn tiết diện dây dẫn theo dòng điện sẽ giúp cho việc thiết kế, thi công công trình dễ dàng hơn rất nhiều cũng như phù hợp các tiêu chuẩn đã có sẵn - Tiêu chuẩn IEC 60439.

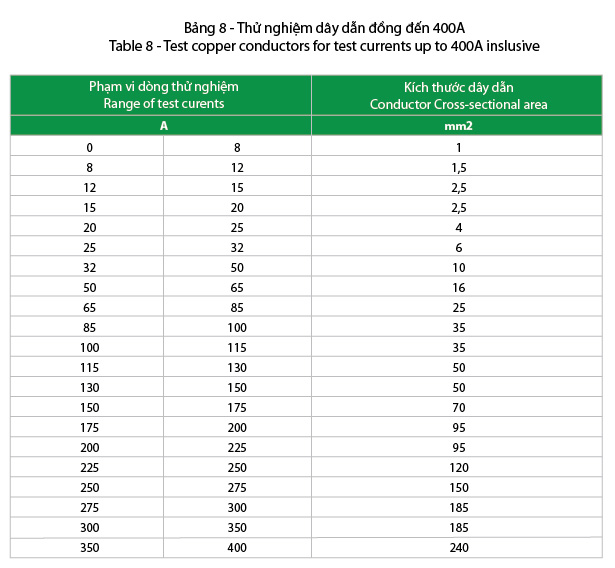

Theo tiêu chuẩn IEC 60439. Dòng điện và tiết diện dây dẫn đến 400A được chọn trong các bảng 8 IEC60439-1:

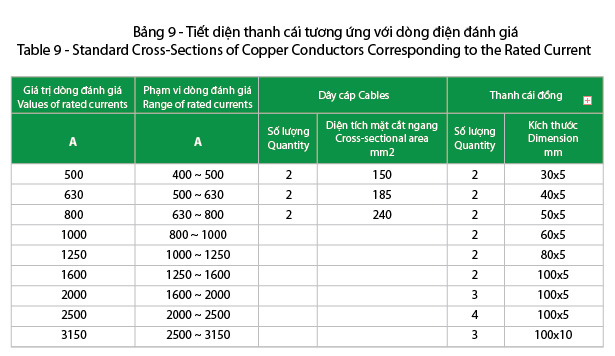

Dòng điện và tiết diện dây dẫn, thanh cái từ 400A đến 3150A được chọn trong bảng 9 IEC 60439-1:
